國家體育館工程中滑移胎架的計算分析

作者：建筑鋼結構網
時間：2009-12-22 20:26:03 [收藏]

    婁衛校 徐建設 李雪良 黃明鑫 崔嵬
    （浙江精工鋼結構有限公司 浙江紹興 312030）
    摘要：滑移胎架本身是一個滑動的機構，且由于滑移過程的復雜性，因此很難簡化出一個合理的計算模型。我們通過簡化模型測定平面外的水平力、壓彎構件的穩定計算、多個滑移胎架整體計算和抗傾覆分析保證了滑移胎架的強度和穩定。
    關鍵詞：滑移胎架 壓彎構件 抗傾覆分析 平面外水平分力
    Calculation and Analysis of Slippage Frame in the National Stadium Project
    Lou Weixiao Xu Jianshe Li Xueliang Huang Mingxin Cui wei
    Abstract: Slippage frame itself is a sliding body，and the process of slip is complex,
    so it is difficult to simplify the calculation to be a reasonable model.
    To get the horizontal force out of slippage frame surface , we simplify the model to
    measure it; Through calculating the stability of beamcolumn member, overall calculation
    of many slippage frames, and overturn analysis, we ensures the slippage frames’
    intensity and stability.
    Keyword: slippage frame, beamcolumn member, intensity and stability analysis, horizontal
    force out of slippage frame surface
    1.概述
    隨著人們對建筑美學和功能多樣化的要求日益提高，使施工技術不斷進步，一些諸如計算機動態控制、有限元模擬等輔助技術也應用于大跨度、復雜結構的施工中[1]。目前大跨度屋架鋼結構工程施工主要有高空散裝、整體提升和整體滑移3種方案，其針對不同情況各具優缺點[2]。本文主要以國家體育館屋架鋼結構工程為背景，就其滑移方案中的中滑道12米高滑移胎架進行計算分析。
    國家體育館位于北京奧林匹克公園南部，是北京奧運中心區的三大主場館之一，總建筑面積約為81000平方米，是奧運會體操、手球，殘奧會輪椅籃球的比賽館，是一座具有國際先進水平的大型多功能體育館。鋼屋蓋結構形式為單曲面、雙向張弦桁架鋼結構，上弦為正交正放的平面桁架；下弦預應力張拉索，穿過鋼撐桿下端的雙向索夾節點，形成雙向空間張拉索網。

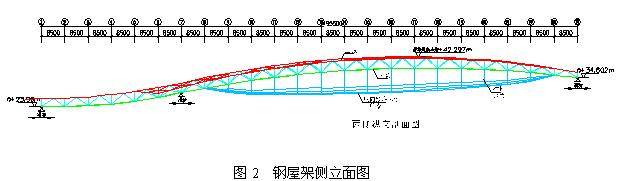

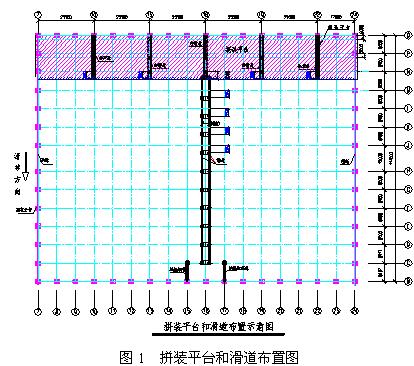

    鋼屋架工程采用整體累計滑移的施工方法，實現了地面拼裝、高空胎架拼裝、雙向索的安裝施工同時進行，成功地解決了工期緊、任務重的難題。滑移施工部分僅限于比賽區，如圖1所示：在7軸、24軸各設置一條滑道，16軸設置兩條滑道；在N軸和Q軸之間 設置拼裝平臺，16軸設置滑道支撐架和滑移胎架。由于鋼屋架16軸撐桿最大長度近9米，決定了滑移胎架的高度。滑移施工過程中，滑移胎架為機構且高度大，因此滑移胎架設計是支撐架系統中的一個難點和關鍵點。另外由于7軸滑道比24軸的滑道低5.1米，如圖2所示，從理論上講，三個支撐點都只提供豎向的水平支撐力，沒有平面外的水平分力；在滑移過程中，由于震顫和結構下鐃變形可能有水平方向的分力，因此如何考慮平面外的水平分力也是滑移胎架設計的一個關鍵問題。


    2. 滑移胎架的荷載條件
    豎向力：根據滑移施工過程分析，單個滑移胎架承擔的最大豎向荷載N為1022KN。

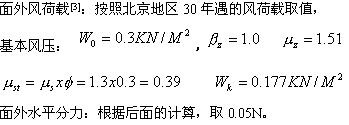

    面內水平荷載：桁架啟動滑移時加速所需外力為滑移胎架頂部平面內水平力的來源，由于爬行器的爬行速度僅為6m～8m每小時，加速度也很小，根據滑移單位提供的數據，加速度取0.1g，則面內水平力為0.1N。

    3. 滑移胎架平面外水平力的確定

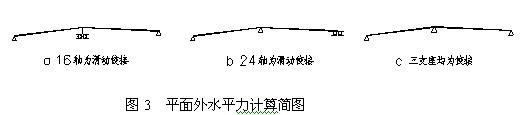

    在滑移過程中，由于震顫和結構下鐃變形可能有水平方向的分力，為工程安全考慮，我們假定一榀縱向桁架為不等高度的三點連接而成的兩根剛性桿，桿上加均布荷載，按三種約束條件來測定水平分力的大小：

    三種約束條件下水平分力與豎向力的最大比值為3.22%,考慮一些偶然因素，滑動胎架平面外分力取豎向荷載的5%。

    4. 滑移胎架的簡化模型

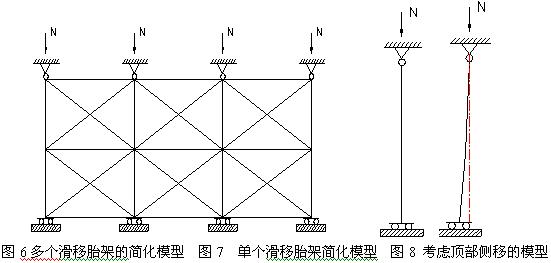

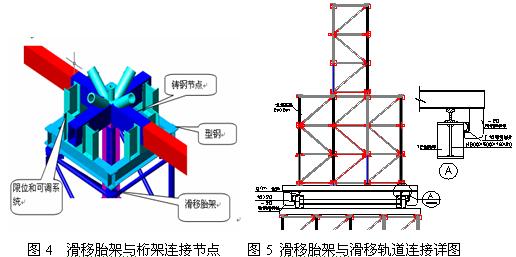

    參照圖4和圖5，滑動胎架上部與屋面桁架前后左右雙向卡位固定，故模型上端簡化為鉸接；下端由于上部桁架自重作用與滑軌之間有很大的摩擦力，左右不可能有相對位移，故簡化為單一方向滑動的鉸支座，多個滑移胎架的簡化模型入圖6，單個胎架的簡化模型如圖7所示。

    圖6多個滑移胎架的簡化模型 圖7 單個滑移胎架簡化模型 圖8 考慮頂部側移的模型
    5. 單個滑動胎架平面外穩定計算

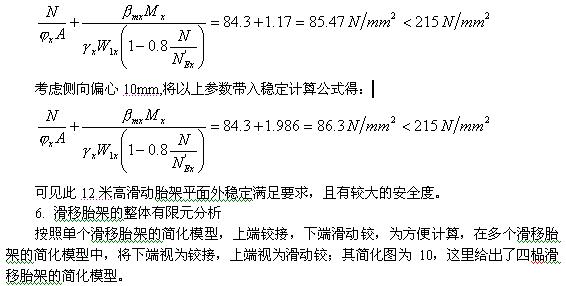

    簡化圖8考慮豎向荷載10mm偏心作用，滑移過程的最大豎向支反力為1022KN，考慮1.05的動力系數和1.3的不均勻系數，

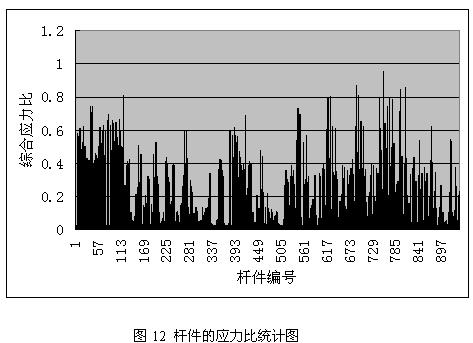

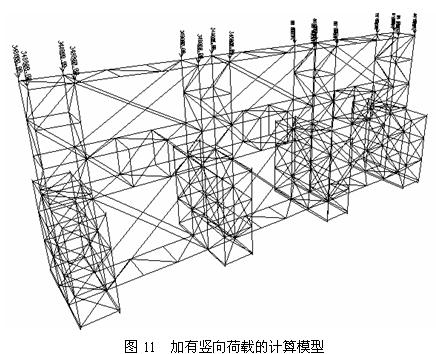

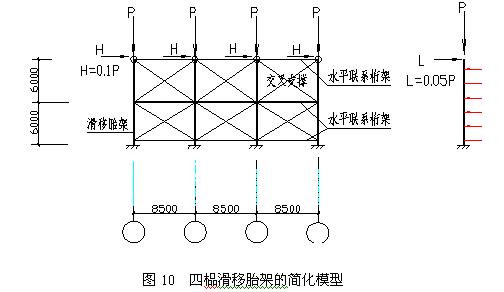

    圖11給出了計算模型，經計算，各桿件的所有桿件的應力比統計見圖12，由圖可知，滑移胎架各桿件均處于彈性范圍，滿足強度要求。
    變形計算表明，胎架頂部的最大側向水平位移為3.2mm，由此引起的位移角為3.2/12000=1/3750，滿足變形要求。

    7滑移胎架的抗側翻分析
    盡管上述計算及構造可以滿足滑移胎架的強度、剛度和穩定性要求，但考慮到本工程的重要性及滑移施工過程的偶然因素，現對滑移胎架的抗側翻措施做進一步分析。

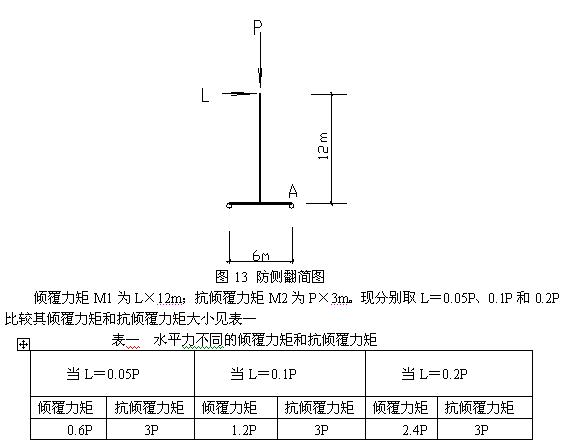

    圖7的防側翻折板可以起到防止滑移胎架側翻的作用，當滑移胎架有側翻時，圖13的A點為側翻旋轉的中心點。

    由上表可知，當側向水平力分別為L=0.05P、L=0.1P和L=0.2P時，抗傾覆力矩均超過傾覆力矩，滑移胎架沒有側翻的危險。
    若令M1＝M2 即L×12＝P×3 可得L=0.25P
    即只有當側向水平力L=達到豎向力的0.25倍時才會發生側翻。而實際上經分析，有7軸和24軸的邊滑道標高不一致而引起的側向水平力只有豎向力的0.03倍，考慮其它不利因素，L亦不會達到0.25P。
    因此可以認為，滑移過程中滑移胎架的側向穩定是可以保證的，具有足夠的安全度。
    8 結論
    通過以上分析，得出以下結論：
    1.通過近似假設模型估算了滑移胎架由于偶然因素引起的水平力。
    2.單個滑移胎架平面外的穩定（忽略了滑移胎架底部六米6mx2m截面的有利影響）的計算表明，考慮偏心作用的穩定應力僅為86.3N/mm2，遠小于鋼材的設計強度215 N/mm2，滑移胎架平面外有足夠的安全度。
    3.通過多個滑移胎架整體計算，可以看出桿件強度滿足要求，平面外變形僅為1/3750。
    4.通過抗傾覆分析，可以看出滑移胎架有足夠的抗傾覆能力。
    雖然我們對滑移胎架作了以上分析，但還有很多諸如因素未考慮：溫度作用的影響、滑移工程中不同步等，這些影響有待于進一步研究。
    致謝
    婁峰、梁忠等同事在本工程滑移胎架方案的前期設計中作了大量的工作，在方案的討論過程中公司的各位老專家如劉子祥、何奮韜、楊文柱、戴為志等多次提出了很多寶貴意見，在此一并表示感謝。
    參考文獻
    1. 鮑廣鑒. 現代大跨度空間結構施工技術. 鋼結構，2005，20（1）
    2. 郭彥林. 澳門綜合體育館主桁架整體提升及提升塔架分析. 建筑結構學報，2005，26（1）
    3. 建筑結構荷載規范（GB50009?2001）
    4. 鋼結構設計規范 （GB50017?2003）
