關于組合樓蓋次梁與主梁連接的計算

作者:建筑鋼結構網
時間:2009-12-22 20:52:35 [收藏]
中國建筑標準設計研究院  蔡益燕
    中國建筑標準設計研究院  蔡益燕


    在多、高層建筑中,次梁與主梁采用高強螺栓進行鉸接。由于該連接既要考慮受剪,又要考慮螺栓線與連接板間的偏心引起的彎矩,當次梁跨度較大且樓蓋活荷載較大時,螺栓的數量較多。在這種情況下有沒有辦法采取較節約的方法,適當減少連接螺栓的數量呢?我們在國外文獻看到了這種連接的計算和構造方法,這里鄭重向讀者推薦,希望您感興趣。
    平成8年(1996)由日本《鋼結構標準連接委員會》編制的《鋼結構標準連接》SCSS-H97(H型鋼編)第51頁,2.8節“主梁與次梁連接”有下列規定:

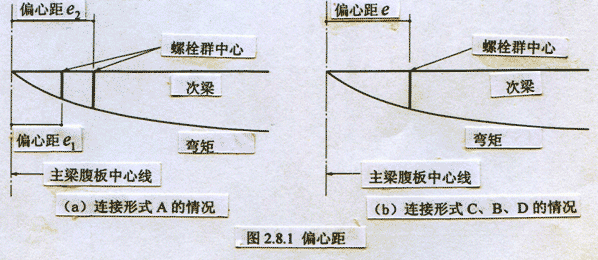

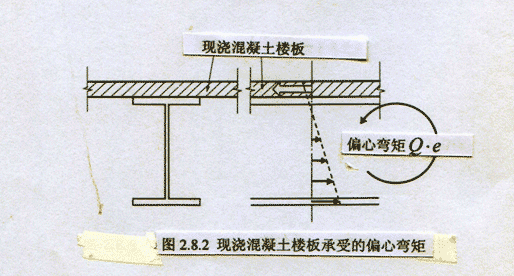

    “圖2.8.1所示,與主梁腹板次梁端部連接,采用考慮螺栓群中心與主梁腹板中心間偏心的設計方法。也就是說,次梁端部連接的設計,要考慮傳遞剪力和偏心彎矩。但是,當采用整體現澆混凝土樓板,將主梁與次梁形成整體時,圖2.8.2所示的偏心彎矩將由混凝土樓板承擔,在計算次梁端部連接時,可不考慮偏心彎矩”。
    按該規定,當采用現澆混凝土樓板并將主次梁連成整體時,可顯著減少連接的高強螺栓數量,此規定將列入修訂中的高鋼規程,并已在國內一些大型工程中采用,受到設計和建設單位的歡迎。為此,特將日本該文獻的有關規定,準確地譯出,并列出附圖及其構造要求說明,以供有關設計人員參考。

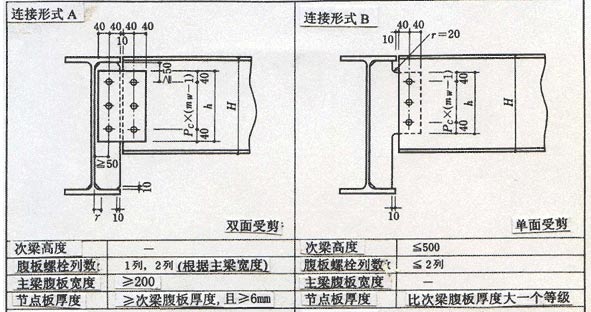

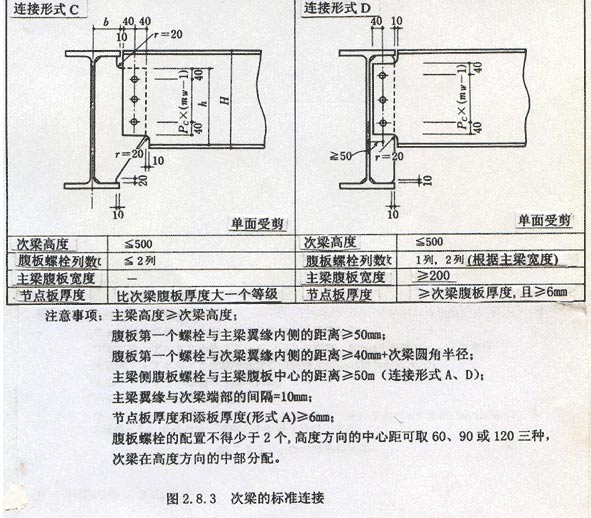

    圖2.8.3中,給出了日本樓蓋主次梁連接的常用四種形式及其構造要求,對規范主次梁連接的設計有較大參考價值。其中,圖2.8.1A給出了采用了添板的形式,國內應用較少,其計算可供必要時參考。
