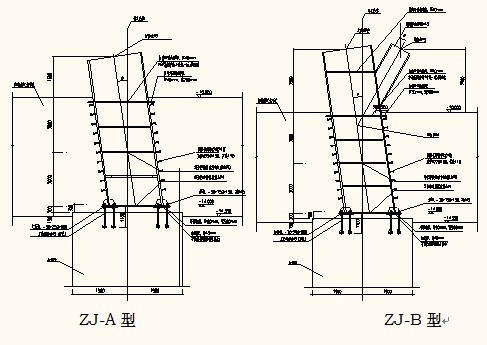

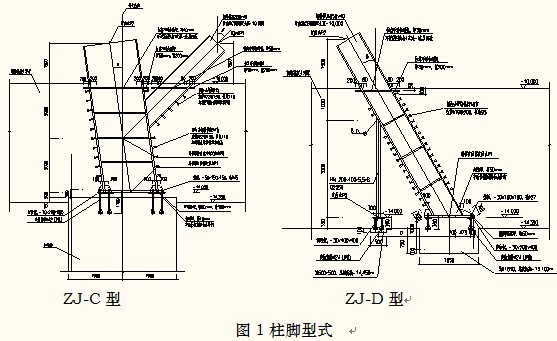

廣州新電視塔鋼結構外筒由鋼管混凝土立柱、鋼管環梁、鋼管斜撐組成。鋼管混凝土立柱共24根，從-14.000m標高開始呈傾斜狀沿直線至塔頂。外框筒傾斜柱腳柱腳（-14m～-8.5m，-10m以下埋入混凝土內）24件，斜撐柱腳5件，沿80m×60m橢圓周分布。柱腳按鋼結構節點類型分為4類：ZJ-A、ZJ-B、ZJ-C 、ZJ-D。ZJ-A、ZJ-B和ZJ-C為Φ2000×50傾斜鋼管柱，柱腳根部為60m厚、500寬環形底板，其中ZJ-B、ZJ-C各帶一段長短不一的Φ850×40鋼斜撐段，呈“y”型。ZJ-D為一鋼斜撐柱腳，截面為Φ850×40，根部為50m厚橢圓形底板。柱腳材質均為Q345GJC，柱腳及-10.000m以下斜撐內灌注C60混凝土。
柱腳安裝是電視塔整個鋼結構安裝的基礎，必須進行嚴格控制。其主要難點為：柱腳安裝與混凝土施工穿插進行，需消除混凝土施工造成的安裝偏差；由于柱腳傾斜，因此測量定位難；由于采用錨栓群進行固定連接，因此定位要求高。
2、柱腳安裝流程

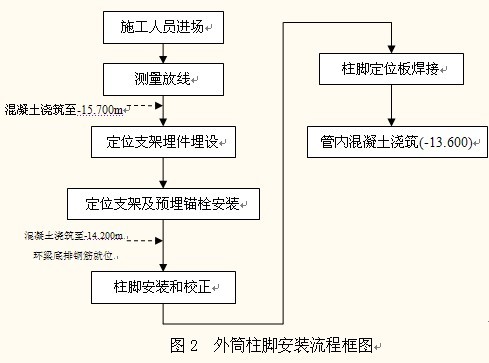

柱腳安裝流程如下圖所示：
柱腳安裝分為柱腳預埋錨栓埋設、柱腳安裝兩個施工階段。
為確保柱腳預埋錨栓埋設精度，減少混凝土施工對柱腳預埋錨栓造成的偏差，預埋錨栓均采用定位支架、定位環板控制其安裝精度。
1）設備選用
柱腳預埋錨栓施工過程（埋件安裝、定位支架安裝、定位環板及錨栓安裝）中需要用到機械吊裝的構件，均由土建基坑外3部塔吊配合施工。
施工平面布置如下圖所示：
利用已有控制點，采用全站儀坐標法放樣柱腳控制軸線。在土建砼柱面上放樣預埋件定位軸線。

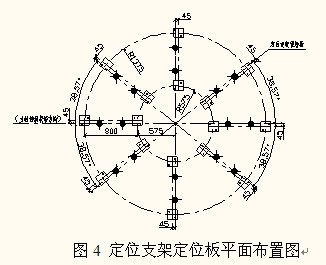

3）安裝定位支架定位板
以定位軸線為基礎，在樁頂安裝16塊支架定位板（每個柱腳底部有8個定位支架，每個支架下有2塊支架定位板）。定位支架定位板采用Φ12mm膨脹螺栓安裝。
柱腳垂直支撐預埋件直接安裝在混凝土凹槽內，槽底設置角鋼調整埋件標高。螺桿安裝到位后，與角鋼臨時點焊固定。
埋件安裝到位后，進行測量復核。埋件水平度采用水平尺復核，水平度允許偏差l/1000；埋件標高采用全站儀及水準儀復核，標高允許偏差±10mm。

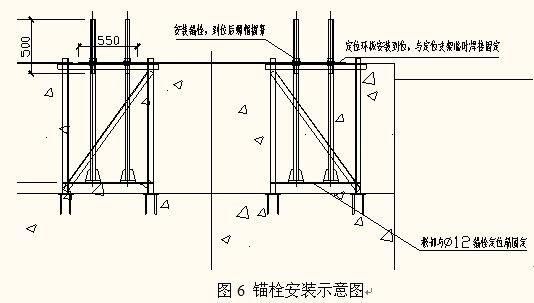

4）安裝螺栓及定位板

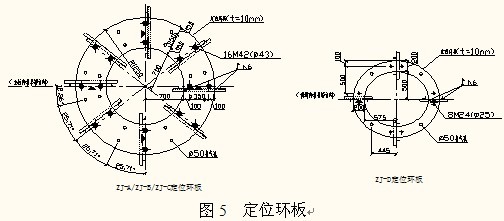

為防止定位板吊裝變形，吊裝采用十字鐵扁擔就位。起吊定位后，即安裝預埋螺栓。定位板與預埋螺栓一起就位至指定位置。
定位板臨時擱置在定位支架水平角鋼上。通過放樣軸線校正，校正到位后，與水平角鋼焊接固定。
定位環板、錨栓安裝完畢并經驗收合格后，方可澆筑混凝土。混凝土澆筑至-14.200標高。澆筑時應該慢速均勻防止支架變形，禁止震搗器直接作用在支架上。
5 ）標高定位塊安裝
安裝柱腳標高定位塊，通過調節螺母調節標高定位板面標高至-14.000m。控制誤差±1mm。
柱腳安裝前，必須對到現場構件進行預檢查，并明確構件編號，構件偏差滿足制作偏差，方可吊裝就位；偏差不滿足設計要求的，必須及時在地面予以消除，無法消除的構件，退由制作單位重新處理。由校正工根據制作廠的標記在柱腳上開出徑向線、在柱腳底盤開出十字對中線，十字對中心刻畫在底盤厚度方向，采用紅漆標注清晰。為確保放樣精度，利用已有控制點，使用全站儀二次投放24根柱中心定位點，將柱腳定位軸線放樣于已安裝調節到位的定位環板上，并用GPS復核。

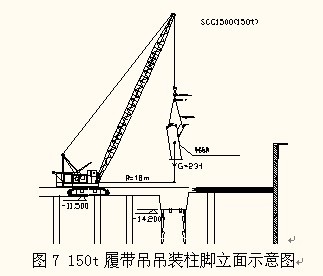

柱腳安裝采用1臺150t履帶吊施工。其施工立面布置如下圖：
柱腳校正完畢，通過調整標高定位塊，使其均與底板密貼，再擰緊底板上的螺帽，擺正方墊塊。定位無誤后，將方墊塊電焊固定。

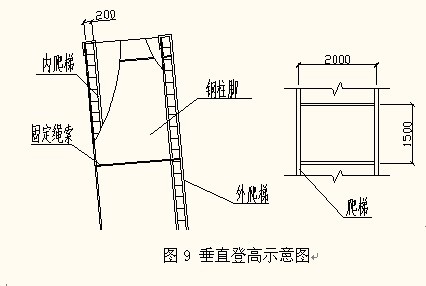

柱腳吊裝到位后，需施工人員進入柱腳內筒固定內側螺母，為此，需設置垂直登高便于施工人員作業。垂直登高內、外側對稱布置2只。
爬梯規格：寬度約0.4米，踏步檔約0.3米，爬梯長約3米為1節，爬梯承載力必須符合施工要求。
安裝爬梯：在地面上用抱箍將爬梯先固定在立柱上，然后吊裝到位。爬梯抱箍、垂直爬梯應注意避讓柱腳外側栓釘。
6、小結
廣州新電視塔大型傾斜柱腳安裝是電視塔整個鋼結構安裝的基礎，必須進行嚴格控制。由于柱腳安裝與混凝土施工穿插進行，為消除混凝土施工造成的安裝偏差，采用標高調整，二次埋設等措施，錨栓孔無一擴孔，一次安裝到位。工程實踐證明采用上述措施在質量方面的控制是有效的。對類似工程施工具有一定的借鑒意義。
參考文獻：
[2] 余厚極編. 簡明結構吊裝手冊. 中國建筑工業出版社，2001
[3] 江正榮編著. 建筑施工計算手冊. 中國建筑工業出版社, 2001
[4] 趙志縉主編. 高層建筑施工手冊（第二版）. 同濟大學出版社, 1997
[作者簡介] 陳曉明（1973.10－），男，江蘇常熟人，同濟大學博士研究生 上海市機械施工有限公司技術中心主任 200072 電話：（021）56036232
：
