合肥新橋國際機場航站樓鋼結構施工技術

作者:范鵬濤 童林浪 閆海飛
時間:2012-11-23 11:28:24 [收藏]
合肥新橋國際機場航站樓鋼結構施工中,選用塔吊為主、輔助以履帶吊作為安裝機械;構件采用分段吊裝方式安裝。施工安裝中的輔助措施等統籌在深化圖紙中綜合考慮,方便了現場操作,加快了安裝進度。
    關鍵詞:合肥新橋國際機場航站樓鋼結構施工

    摘  要  合肥新橋國際機場航站樓鋼結構施工中,選用塔吊為主、輔助以履帶吊作為安裝機械;構件采用分段吊裝方式安裝。施工安裝中的輔助措施等統籌在深化圖紙中綜合考慮,方便了現場操作,加快了安裝進度。虹吸落水管埋置在鋼柱內,通過在深化、加工等前期階段的統籌考慮,取得了令人滿意的安裝結果。
    關鍵詞  航站樓  鋼結構  施工

    1 工程簡介
          合肥新橋國際機場位于合肥市肥西縣高劉鎮,航站樓總建筑面積為11.2萬m2,為一新建機場,詳見圖1。



    \
    圖1 一期航站樓效果圖

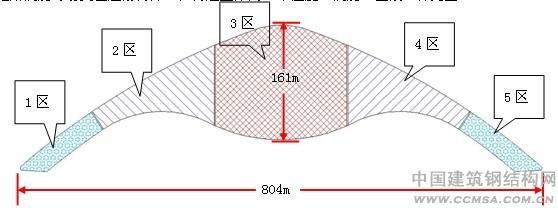

          一期航站樓平面投影呈“熱帶魚”狀,航站樓橫向長約804m,縱向最大寬度約161m,建筑最大高度約30m。標高7.90m以下結構分為5個區,屋面結構連成整體,在伸縮(抗震)縫處用抗震可動支座連接構件,在構造上分為5個溫度(抗震)區段,詳見圖2。


    \
    圖2 工程分區示意圖


          本工程結構呈對稱布置,即一區和五區,二區和四區對稱,三區以中軸線對稱。從三區向兩側的一、五區結構由30m過渡到17m標高。一、五區兩層--3.9m和7.9m,均為鋼框架結構。二、三、四區鋼結構主要為鋼管倒三角桁架(部分為箱型梁)、兩側箱型柱、跨中鋼管柱以及次桁架(梁)、桁架檁條等;混凝土結構則主要分布在內部7.9m以下區域,3區局部有13.9m混凝土夾層。
          中柱則全部是圓管柱。一、五區屋蓋梁均為箱型截面,兩層樓面梁均為H型鋼梁。二、四區則各有11榀剛架,其中4榀桁架,其余為箱型截面鋼梁;三區11榀全部為桁架。
          五個區域邊柱為箱型,呈57~63度角傾斜;除二、四區陸側鋼柱為插入式鋼柱外,其余各區鋼柱均直接落地。桁架與箱型邊柱間通過轉換節點過渡。結構輪廓內部圓管柱為插入式柱腳,圓管柱頂與桁架通過固定鉸支座連接。
    三區陸側與高架橋通過四個行人通道相連接,詳見圖3紅色部分。通道設置區域沒有7.9m出發層,直接為±0.00m上空,詳見圖3~4。


    \


     圖3  航站樓主結構示意圖


    \
    圖4  候機樓室內內景效果圖


    2  施工安裝方案
          2.1 方案比對
          由前文所述,航站樓鋼結構大部分支承在混凝土結構之上,部分鋼柱為插入式柱腳,且存在混凝土夾層區域;再加上結構輪廓為不規則弧線型,因此滑移施工方案對本工程而言,不適合。結構為雙向受力體系—主結構為鋼梁(桁架)與鋼柱組成的剛架,其間為次梁或次桁架,檁條為方管、角鋼桁架式,且結構平面維度尺寸較大,因此液壓提升方案無論是可行性還是提升點設置,都有無法跨越的障礙。
          主結構為傳力路徑清晰的剛架體系,次結構也均為桁架或實腹梁,因此構件宜選擇分段吊裝。吊裝機械可選擇塔吊、大噸位履帶吊。
    吊裝機械布置時,對比考慮了三種方案。
          第一種方案,在空側地面設置兩臺行走式塔吊,塔吊軌道與建筑外輪廓距離5m相切,主要負責三區及二、四區空側結構吊裝;二、四區陸側設置兩臺固定式塔吊;然后再補充4臺履帶吊負責吊裝大型構件及一、五區結構構件。該方案全部吊裝機械均設置在建筑輪廓之外。
          第二種方案為:在三區7.9m出發層之上設置兩臺行走式塔吊,塔吊軌道鋪設方向為從空側到陸側、平行于剛架軸線,主要負責三區鋼結構吊裝。其余吊裝機械設置思路則與方案一相同。
          第三種方案,行走式塔吊不設置在二層出發大廳混凝土樓面上,而是設置在三區人行通道所在區域的±0.00m地面上。固定式塔吊則布置在二、四區空側,然后再輔以履帶吊。
          為實現方案一吊裝機械不侵入建筑輪廓內的目的,在構件合理分段的前提下,塔吊需選擇D800以上型號,履帶吊則需要300噸以上。而且,空側場地因存在挖填方,需要對塔吊行走區域范圍內進行剛性硬化。因此,本方案不夠經濟。
          方案三可以減少方案二中所需的兩條長度130m的樓面加固措施,經濟性較為優越。但由于陸側高架橋施工工期緊迫,需與鋼結構基本同期展開施工,因此,行走式塔吊布置區域場地受限,更遑論設置構件臨時堆場。故本方案也不得不放棄。
          因此方案二成為最終方案。二層樓面行走式塔吊所需加固措施及計算,已在別的文章里發表,本文不作贅述。
          2.2 現場方案總體思路
          航站樓各區結構基本獨立,這個特點使得各區獨立施工的思路能夠實現。
          鋼結構總體安裝流程為:首先安裝一、五區鋼結構;然后二、三、四區鋼結構同步對稱鋪開。
          各區具體施工次序如下:
          一、五區均是從兩翼向中部推進。同時又均是樓面框架吊裝完成后,形成一個穩定的受力體系,再吊裝屋蓋剛架體系,然后吊裝屋蓋次梁及桁架檁條,最后安裝剛架立面幕墻鋼結構。
          二、四區大流程為首先吊裝7榀實腹剛架,然后吊裝4榀桁架剛架。具體到單榀剛架,則,首先陸側插入式柱腳、跨中鋼管柱與土建同步推進,其次吊裝陸側第二段鋼柱及空側鋼柱,然后分段吊裝剛架梁(桁架),每剛架合攏后吊裝桁架檁條,最后吊裝剛架間立面幕墻鋼結構。三區施工基本與該兩區域相同。

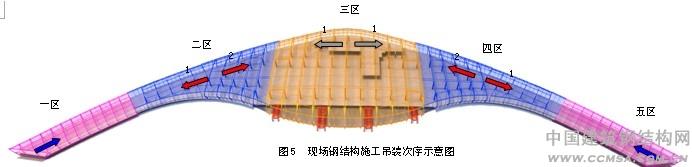

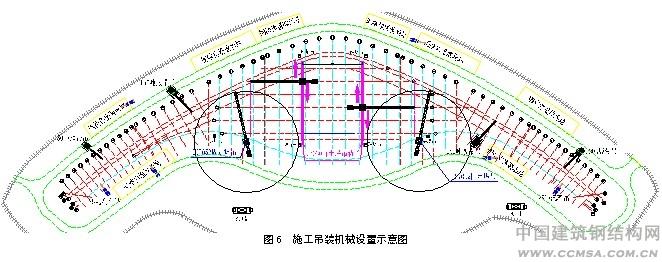

          兩臺150噸履帶吊分別負責陸空側外圍箱型柱及轉換節吊裝;兩臺SC7030行走式塔吊主要負責三區屋面鋼梁(桁架)段以及檁條等構件吊裝;兩臺TC7052固定式塔吊則負責二、四區鋼結構吊裝。一區、五鋼結構采用50噸履帶吊輔以25噸汽車吊進行吊裝。具體詳圖5~6。


     \

    \

    3、施工配套處理技術
          施工吊裝方案是整個施工組織中的核心,對鋼結構而言,圖紙深化、生產加工等均應圍繞施工方案展開。

    3.1 深化設計處理
          本工程在實施過程中,主要難點之一為外圍傾斜邊柱安裝固定及精度保證。運輸及數控下料等因素所限,箱型邊柱分作圓弧段及直段;二、四區陸側部分邊柱在7.9m位置向下插入混凝土柱之中,考慮配合土建施工進度要求,及避免構件過長所帶來的固定難度、對土建高支模的影響,上述類型鋼柱直段又分為兩段,分段點設在7.9m標高之上1.2m位置。直段兩側翼緣板加焊耳板,外側作為連接臨時支撐銷軸耳板,內側耳板作為攬風繩固定之用。安裝時,根據深化模型所提供的精確空間坐標,用柱腳模具校正錨栓位置。鋼柱直段吊裝時,通過攬風及支撐精確調整鋼柱直段上端外口中的空間坐標,內口中作為復核。

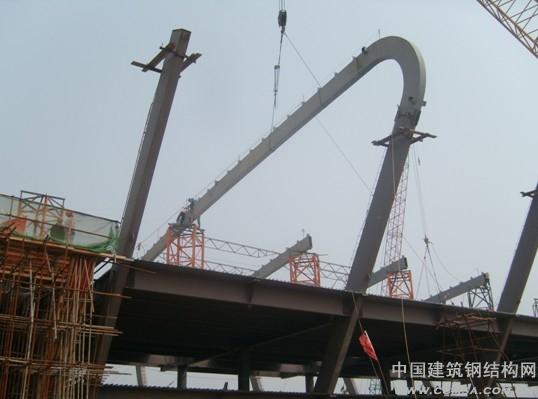

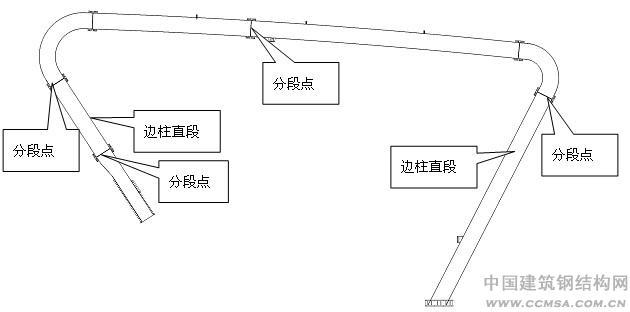

          設計圖紙所要求的圓弧起訖點,作為圓弧段的起點和終點。這樣的分段可以方便套料,同時該分段可以滿足運輸不超限。鋼梁或桁架,則根據塔吊作業半徑及吊重,并結合臨時支撐架與中柱支撐點進行分段。分段點如下圖7~8所示。所標注分段點均為現場吊裝分段點,圓弧段運輸至現場后,現在地面與相鄰梁段對接好,然后再吊裝。吊裝時,彎弧段下口以完成固定的鋼柱作為固定點,另一端由四肢格構支撐架支承。圓弧下端用連接夾板固定,在全部梁段均吊裝完成后,精確調整整榀剛架的空間位置,用臨時連接夾板固定,再焊接。





    \

    圖7  剛架分段示意圖



    \

    圖8  剛架分段吊裝圖

    3.2 虹吸落水管處理
          在整個航站樓屋面,共設置了34個虹吸落水管,其中空側28個、陸側6個。考慮建筑要求,虹吸雨水管均為不銹鋼管,埋置在箱型邊柱內。但由此帶來加工及焊接質量要求、節點設置以及鋼柱對接處理等一系列難題。
          3.2.1 虹吸落水管加工

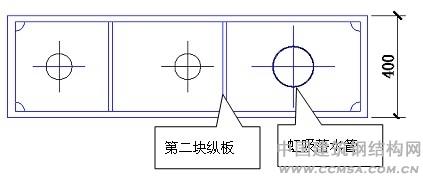

          箱型柱內設置了縱、橫向加勁板,箱體寬度僅為400mm,而且落水管自身管徑為159mm,施工操作空間較為狹窄。如果在箱型構件基本完成加工后再進行落水管加工,困難較大,且固定及埋設位置精度等將無法保證,詳見圖9。

    \
    圖9 箱型柱中虹吸設置位置示意


    為解決以上困難,詳細考慮了虹吸落水管各種固定及調節措施方案,并將其揉進深化圖紙。加工時,完成橫向加勁板及兩塊縱向加勁板定位后,在分段柱第二塊縱向勁板兩端焊接可調節支座;然后將虹吸落水管穿入橫向加勁板預留孔洞及調節支座中;完成該段落水管水壓試驗后,再將箱型構件翼緣板蓋上,完成組立。
          3.2.2 虹吸落水管現場對接
          相對于箱型柱,2~3mm的不銹鋼落水管要脆弱得多,而且,在對接時首先要保證的是箱型柱的錯邊量不超過規范。因此,虹吸落水管如何在吊、運時進行妥善保護,對接時如何保證焊接質量及對接精度,都有一定的困難。

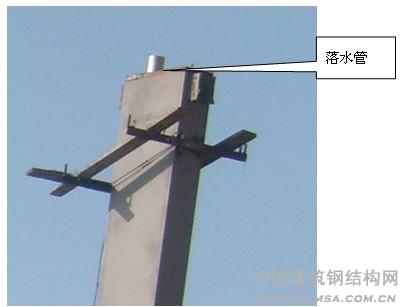

          為避免吊運時碰撞虹吸落水管,特將虹吸落水管的伸出端設置在容易保護的柱段上端;而對接時,箱型柱兩側腹板均開設預留焊接操作孔,以方便虹吸管在箱型柱對接完成后施焊。焊接前,調節虹吸落水管對接位置上下的調整支座,以滿足其錯邊量。整根落水管全部焊接完成后見圖10,進行水壓試驗,重點觀察對接位置的氣密性。

     \

    圖10  虹吸落水管現場圖片

    4  結論
          新橋國際機場航站樓施工方案選擇了以視野開闊、作業效率高的塔吊作為主要吊裝機械,對該工程鋼結構如期完成施工,起到了較大的作用。由于塔吊功率較大,選擇該機械時注意施工場所變壓器是否需要增容。
          施工安裝方案是整個工程實施的核心,尤其是對于鋼結構而言,其前期的深化圖紙,構件加工次序及配套發貨,測量點位設置,不同工種施工人員配備多寡等,均需圍繞安裝方案進行。一定要充分重視深化圖紙的作用,加強深化與現場的銜接。
          將虹吸落水管植入鋼柱中,滿足了建筑美觀要求,但也帶來了加工及安裝困難等一系列問題,尤其是無法更換,對落水管的加工、施工質量要求極高。而且為防止虹吸落水管對接口有水汽散逸,落水管通常采用的卡扣式連接無法滿足,必須采用氬弧焊接,因此錯邊量及焊接質量要求很高。這要求鋼結構與虹吸廠家對技術方案、圖紙深化、加工制作及吊運等每一個階段均要考慮周詳,并在每一個階段要通力配合、充分銜接。在加工及現場施工的各階段,在隱蔽前都需要進行嚴格的質量檢驗。在本工程中,由于預先考慮了吊運保護、支座可調節等一些列問題,虹吸落水管施工取得了令人滿意的安裝質量效果。

    參考文獻
          [1] 中華人民共和國國家標準.鋼結構設計規范(GB 50017-2003).北京.中國計劃出版社.2003.
          [2] 中華人民共和國行業標準.建筑鋼結構焊接技術規程(JGJ 81-2002).北京 .中國建筑工業出版社 .2002
          [3] 中華人民共和國國家標準.鋼結構工程施工質量驗收規范(GB50205-2001).北京.中國計劃出版社.2001.
          作者簡介:范鵬濤(1976-),長江精工鋼結構(集團)股份有限公司安徽分公司總工程師,主要從事鋼結構設計及施工。
          聯系地址:安徽六安市經濟技術開發區長江精工工業園(237161)。
