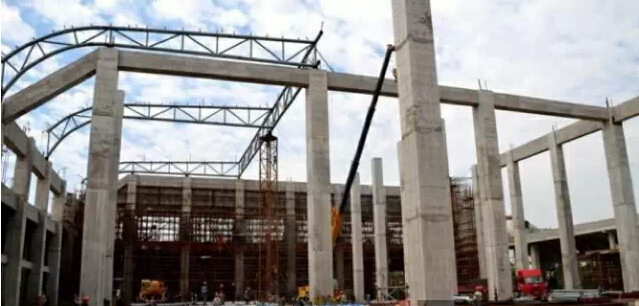

“辰花路二號地塊”多功能商業及服務設施鋼結構工程，結構總體為空間管桁架結構，其優美的造型、流暢的線條、豐富的時代氣息與辰山植物園周圍環境高度協調，突顯美輪美奐的建筑形象。
結構縱向軸跨總長99米，橫向軸跨總長80.4米，混凝土柱頂標高21米，檐口標高24米，屋脊處結構標高24.9米。其中，單榀桁架最大跨度45米，單榀桁架最重為19噸，圓管最大截面為P402×30，最小截面為P140×8。主結構（管桁架）材質為Q345B。材料堆放、拼裝和吊裝在地下室頂板上進行。
本工程屋面桁架構件拼裝在現場進行。桁架拼裝分為胎架制作安裝、放樣定位、構件組裝、測量矯正、構件焊接、防腐涂裝、驗收等步驟進行。桁架拼裝過程中嚴格控制構件的偏差，保證了桁架的拼裝質量。
：
