二）托梁、天花的鋪設：
鋼梁的鋪設一定要嚴格按圖施工，因為設計人員在設計結構時都系統地、全面地考慮了
管道走向、各方的受力情況、怎樣節約等因素，因此施工人員一般不得隨意改變結構，一旦
改變，應報請有關設計人員批準。
5

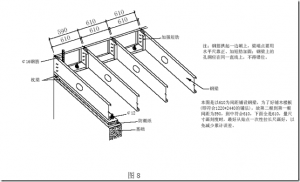

鋼梁有兩大部分組成：第一層鋼梁一般采用1.5U254、1.5C254（末層鋼梁一般采用1.2U254
和1.2C254）；有時也可以把1.5U254 改成1.5L300 都是可以的。鋼梁的間距有兩種；一種
是2′(即610mm)；一種是16″(即406mm)，通常以610mm 為多。U 形槽鋼通常放在C 形鋼
端頭，起包固作用，應先鋪設槽鋼，并在槽鋼上按圖紙要求間距畫鋼梁的所在位置尺寸，并
把鋼梁鋪好。如圖8
注：鋼筋拱起一邊朝上，梁端點要用水平尺靠正、加短肋加固；鋼梁上的孔洞應在同一直線上，不得錯位。本圖是以610為間距鋪設鋼梁，為了好鋪木樓板(即符合1220*2440的鋪法)，故第二根到第一根間距為590，到中符合610，下面全是610，量尺

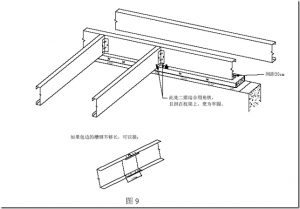

寸畫刻度時，最好從始點一次性拉長尺畫好，以免減少累計誤差。鋼梁在鋪設時，有時會遇到縱橫交錯的鋪法，該種鋪法加強了鋼梁的整體穩定，為了更牢，應把相交部位用角鐵或者廢鋼材(如加強短肋等)連接起來，使鋼梁能成為一體。如圖9

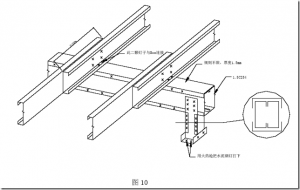

在架空的基礎里鋪設鋼梁，有時會遇到跨度較大的空間，沒有基礎墻，不宜整根鋪設，則應在其間安排承重的BOX 承擔起其它梁的重量。BOX 應用壁厚較厚的型鋼(一般應≥1.5mm厚)，下用柱子支撐，兩端也可用柱子也可以用基腳支撐。如圖10

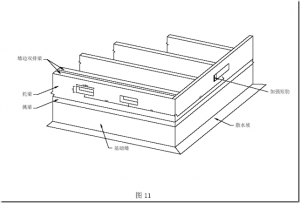

在架空的基礎梁里，由于基礎里是空的，因而要考慮到空氣的流通問題，原則上是在基礎梁的四周開孔。孔洞尺寸一般為102mm×（300mm—500mm），開好的孔上罩上一層細密鐵絲網以防老鼠等動物 進入，通風孔一般從墻角量過去1500mm 與孔中相對，然后量過去3000mm 與下一個孔中相對。如圖11

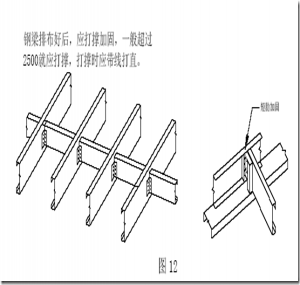

鋼梁排布好后，應打撐加固，一般超過2500mm 就應打撐，打撐時應帶線打直。如圖12
在架空的基礎里，因為考慮到要到基礎里去維修管道、線路，因而必須要做個供人上下
的孔洞。孔洞的尺寸一般為2′×2′(即610mm×610mm)，一般做在隱蔽處，如樓梯間下面、
衣櫥間里面等。上面放一塊可以活動的木檔板，鋪一塊可以拿起的地毯，平時看不出來與其
它有什么不同，一旦需要下到基礎里，地毯一揭，地板一掀，人便可以下到基礎里去了。注：
鋪木樓板時，可以剪一塊650mm×650mm 作為活動板蓋在其上。如圖13
有的地方需要留下一個較大的空間，孔洞尺寸不止2′×2′(即610mm×610mm)了，這
時應考慮孔洞周圍的型鋼應做成BOX(圖)但其最大跨距不要大于2440mm。如圖14

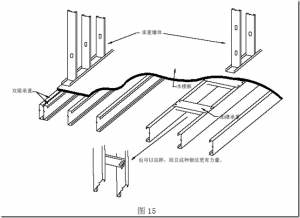

在外墻部位，如果鋼梁與墻體同向，應鋪雙梁。承重墻下如果梁為同向也應鋪雙梁。當
然多打幾個橫撐也是可以的。這些做法都是為了使墻體下有梁支撐，同時也增加了墻的穩定
性。如圖15

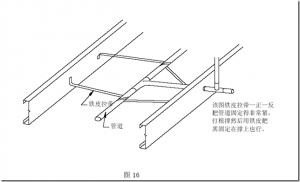

在封木樓板之前，應認真地檢查基礎里有哪些東西沒做，比如說：空調、中央吸塵系統、
水、污水、通訊線路等，仔細檢查，看還有哪些地方沒有加固，基礎里的管道也要固定牢，
不然人在層面上走動，管道就會發出響聲。如圖16

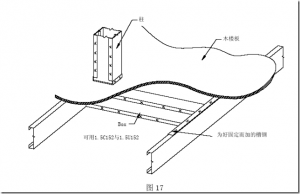

有時因上面有柱子，所以就要考慮柱子下有無承截物，有的直接由基礎承擔，有的則要
借住于BOX、鋼梁，再傳給基礎了。如圖17

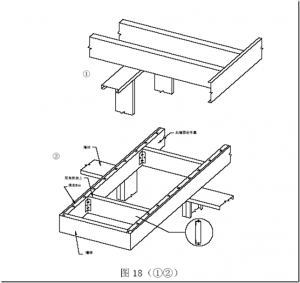

如果上面的重量過于沉，則可以考慮BOX 兩邊的梁包根槽鋼，力量就要更大了（當然，
有必要的話可做成雙梁雙槽鋼做成的盒子）。做時尺寸要準確，不要造成BOX 與柱子錯位。
如圖18
圖①圖②都為懸挑梁的做法，因圖②挑出梁下無墻支撐，又不能在洞口上橫盒子梁，
故如圖那樣從洞口兩邊墻上橫挑出兩個BOX，然后中間掛梁，最外邊封槽鋼即可，當然盒子
另一端應固定牢，再以墻做支點，便可把平臺挑起來。

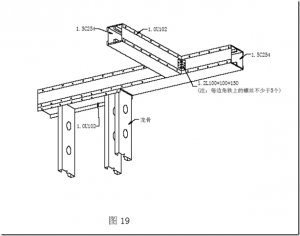

在天花梁或基礎梁里，有時會遇到跨度較大，又不宜讓梁從BOX 梁上穿過的情況，這時
候就應考慮到掛的形式，將BOX 梁搭在墻體或柱子上固定牢后，按間距量好尺寸，打上角鐵
或金屬托子，然后把梁與BOX 梁上下對齊并固定在角鐵或金屬托上，便可把梁掛在BOX 梁上。
有時因跨度大，我們還可以把盒子做成像下圖那樣的形式，當然，不管是哪種形式，因其跨
度較大，盒子梁兩端要用雙龍骨作支撐。對于一般性的盒子梁，我們只用一根龍骨作支撐，
一根作輔助即可，如果盒子梁是搭在墻體中部，則其下部的支柱可以用兩根C 形龍骨做成背
靠背的形式，當然這兩根龍骨間要用釘子釘合到一起去，如圖19
：
