（四）墻體安裝
1、墻體在層面上的放樣：
木樓板鋪好后，便可以給墻體放樣。首選要認真研究圖紙，分清何處用何種材料。門窗
尺寸、標高及預留孔尺寸，墻體龍骨間距，墻體起始位置以及末端的分割，用何種釘子、墻
體龍骨如何排布，原則上應與梁在同一豎直的線上，避免落空，所需要的工具可選用木斗，
也可用粉線盒、木工筆等。把每一堵墻線放好，門窗洞位置畫好，便可以根據已放好的墻線
剪裁墻體上下軌。按規定的間距以及門窗位置在上下軌上作記號，選用龍骨，便可做墻了。
2、做墻
對于一幢房子，龍骨的排布一般是先假定一個標準點，以此點作參照向縱橫兩個方向按
規定的間距排布，并且與下邊的梁、上邊的梁，上層的龍骨以及屋架都在同一豎直線上，便
于力的順利傳遞。
對于做墻，可以把墻體上下軌(即U 形材料)剪裁好后，背靠背合在一起拉長尺按規定的
尺寸畫記號(可以畫邊線，也可以畫中線，若畫邊線，在標準點位置的第一個間距應少20mm，
即從第一根外邊緣到第二根邊側應是590mm)，若是第一根外邊側到第二根中線則為610mm，

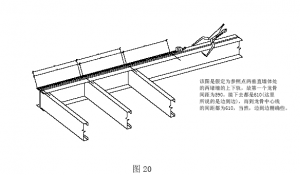

下面的不論是邊到邊還是中到中全是610mm，如圖20
該圖是假定為參照點垂直墻體處的兩堵墻的上下軌，故而第一個龍骨間距為590mm，
而第一根龍骨外邊側到第二根龍骨中心線的距離為610mm，接下去不論是邊到邊還是中到中
都為610mm。當然，邊到邊容易做準確些。
如果不是在參照點邊，則第一個龍骨間距要通過計算獲得。切勿出差錯，這既是為了
以后好鋪板，也是為了梁與龍骨能夠很好地對應起來，所以說做事情應每一步都要為后一步

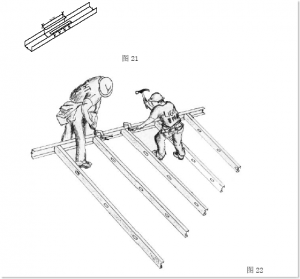

著想，切勿圖一時之快。如果上下軌不夠長，可以如圖21 那樣拼接，下軌的接縫最好錯開。
圖22 描述的是上下軌尺寸畫好后，把龍骨按畫好的尺寸擺好，一個人在前邊用鋃頭把
龍骨敲到位，一個人在后面專打螺絲。兩把大力鉗輪流用，絲毫不浪費工時，加快了施工進
程。因為所做的墻二面要封板，所以這里應該用平口螺絲。(注：做墻時，應注意龍骨上的
孔洞要對擠，不得錯位)。
墻體制作當中不可避免會遇到門窗洞，有時還會遇到預留孔，這都要考慮到上下受力問
題。傳統建筑當中有句俗話叫：有梁必有墻，有墻必有柱。輕鋼建筑也同樣遵尋這一原則。

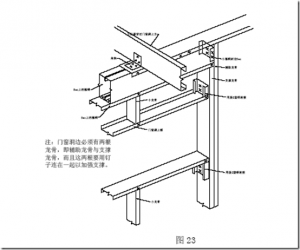

我們可以在門窗洞及預留孔的上方安一個過梁用以承重，這個過梁可以用鋼材做成BOX(盒
子)(當然，如果上無承重，即非承重墻可以不考慮，或者是上面的梁與墻走向一致也可以不
考慮)，如圖23
注：門窗洞邊必須有兩根龍骨（如果跨度很大，可以考慮用兩根或多根支撐），即輔助
龍骨與支撐龍骨，而且這兩根要用釘子連在一起，以加強支撐。

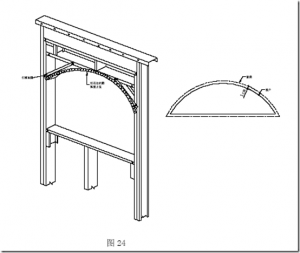

圓弧形窗洞的做法
首先量好窗戶的尺寸（如右圖中的實線部分），然后放出供調節的空間（每邊放出10mm，
如右圖的虛線部分），那么這樣就可以得出要做的窗洞骨架尺寸（即右圖中的虛線部分），根
據虛線部分的尺寸去剪一根U 形鋼，然后在該型鋼上的側面每間隔3cm 左右切一道口（如左
下圖那樣），然后把切好的U 形鋼沿放好的圖樣固定在要做的墻體部位，并加斜撐加固（如
左下圖）。還有一種做法是象左圖那樣先把斜撐打好，然后兩邊封上板，在板上畫出窗戶的
弧度線并沿線把窗戶的圓弧部分挖出來，在弧度口的板間釘上短木頭加以支撐也可以做好。
（如圖24） ：

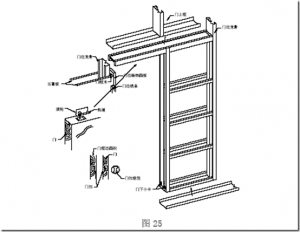

對于移門的做法：移門有兩種形式，一為敞開式移門，一為隱藏式移門，對于敞開式
移門，我們可以留個門洞讓后期裝修時做，只須安上上下軌道并在移門上安上滾動輪，然后
裝上便可；而隱藏式移門須在做框架時先安裝好移門框架，可以做成象下圖那樣的架子，然
后把其鑲入輕鋼框架內，待裝修好后再安移門，移門只有上軌，沒有下軌。注：到后期裝移
門時，應先裝移門，后裝門邊裝飾面板，這樣移門拉出來時還有部分在框架內，會使移門很
穩，這里要特別說明一點的是，裝修好后的門洞尺寸應比門扇尺寸小一點，一般小兩到三公
分,如圖25

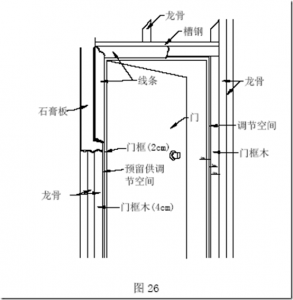

門洞的尺寸一般比門的實際尺寸要大，因為門有門框(每邊2cm)、有門框木(4cm)，供
調節的空間（一邊1cm），則鋼架門洞預留尺寸比門扇尺寸要大到14cm,而上下要大到7cm,
如果地面裝修層的厚度為Xcm，則還應加個Xcm，即（7+X）cm。這里講的門框木，一是起加
固作用，二起裝修時好釘線條。當然如果窗戶要做門窗套的話，也可以做窗框木，否則就留
2cm 供調節空間即可。如圖26
當然，做好的門窗洞要檢查是否方正，對角線是否相等，兩邊龍骨是否豎直，上下框是
否水平，是否在所要求的標高上等，尺寸是否符合要求等。對于門窗的要求，兩邊豎直度上
下偏差應控制在±3mm 之內，水平誤差也應控制在±3mm 之內。
：
